1、产品简介

本产品以新型六碳聚醚单体为主要合成原料，通过分子结构设计，引入保坍功能单体，采用新型******聚合工艺，经过长期实验研制成六碳保坍型聚羧酸高性能减水剂。通过六碳聚醚单体和保坍功能单体的协同作用，提高了聚羧酸减水剂的保坍性能，该产品不仅具有合适的减水率，更具有优异的保坍*，同时兼具良好的包裹性，提高混凝土的工作性。特别适用于高速公路、客运专线、工业及民用建筑、道路、桥梁、水利、港口、机场等工程建设的预制和现浇混凝土、钢筋混凝土、预应力钢筋混凝土，尤其适用于配制高流态、高强度、高耐久泵送混凝土以及对外观质量要求比较高的清水混凝土工程。

2、产品特点

1）掺量低、性价比高。六碳聚醚单体相比普通单体具有更高的反应活性，合成聚羧酸减水剂的转化率更高，同时聚羧酸减水剂分子中聚醚侧链具有更大的空间位阻，因此相同情况下聚羧酸减水剂的减水率更高、保坍性能更好，因此达到相同使用*时所需实际掺量更低，性价比高。

2）混凝土包裹性好、保坍性能优异。六碳保坍型聚羧酸减水剂分子结构中聚醚侧链与主链的特殊连接方式，使得聚醚侧链的摆动更加自由，提高了聚醚侧链的包裹性和缠绕性，因此减水剂的包裹性和保坍*更好，并且对水泥和砂石骨料也具有很好的适应性，同时，聚羧酸减水剂分子结构中还引入了保坍功能单体，能进一步提高母液的保坍性能。

3）有效降低混凝土孔隙溶液的表面张力。通过分子结构的设计和优化， 引入新型功能单体，进一步降低聚羧酸减水剂的表面张力，从而降低了混凝土收缩率和泌水率，改善混凝土孔结构和降低徐变，对混凝土耐久性有很大的改善。

4）生产过程中无任何有害物质加入和排放。本产品采用自由基水溶液聚合，原料中不含甲醛及其他污染物，合成过程中无污水废水排放，超低环境负荷，属于新型绿色环保型高性能减水剂。

3、技术性能

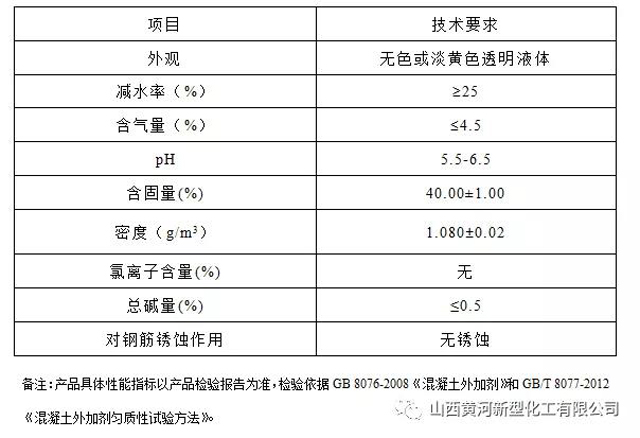

3.1 匀质性指标



3.2应用*对比

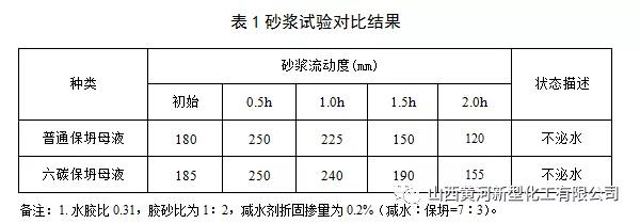

（1） 砂浆试验对比



由砂浆试验结果可知，六碳保坍母液的初始减水率略大于普通保坍母液，并且保坍*也明显好于普通保坍母液，综合性能优于普通保坍母液。

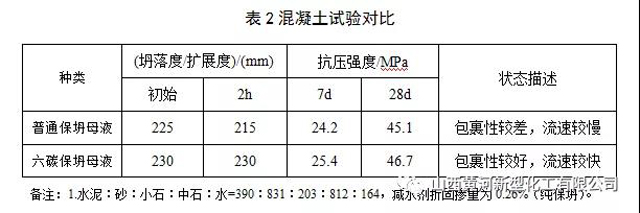

由混凝土试验结果可知，采用六碳保坍母液配制的混凝土初始坍落度略大于普通保坍母液，并且2h坍落度基本不损失，而普通保坍母液已明显损失，说明六碳保坍母液的保坍*更佳。对比混凝土强度测试结果可知，采用六碳保坍母液配制的混凝土7d和28d抗压强度均略高于普通保坍母液，并且混凝土表面气泡也较少，说明六碳母液对混凝土强度无不良影响。

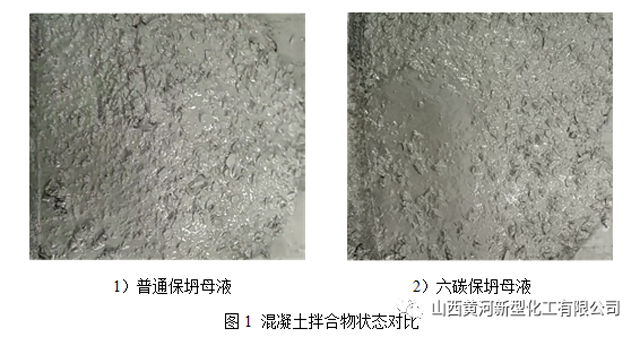

观察混凝土状态，采用六碳保坍母液配制的混凝土的包裹性明显好于普通保坍母液，浆体更加饱满，无泌水扒底，混凝土流速较快，混凝土工作性明显优于普通保坍母液。

4、使用方法及注意事项

1）根据混凝土要求，经试验后确定掺量，常用掺量为凝胶材料的0.15%-0.25%。

2）本产品可与拌和用水同时掺入混凝土中或者以添加剂形式掺入混凝土，也可在加入70%的拌合水后再加入本产品，*更佳。

3）本产品初次使用或和其它外加剂混合使用时，应预*行混凝土相容性试验，施工过程中严格控制外加剂掺量和用水量。

5、包装运输贮存

1）本产品为液体，采用200kg塑料桶或吨桶密封包装，也可根据用户需求协定包装，运输时可按普通化工品条件办理。

2）本产品呈弱酸性，施工现场应避免用金属容器贮存，宜采用塑料、玻璃钢或有防腐内衬的贮罐。

3）本产品贮存温度为5℃-30℃，应放置在阴凉干燥的地方进行存放，远离火种、热源，保持容器密封，防止雨水污染及曝晒导致产品变质，冬季应注意防冻，放在比较保暖的地方。

4）一般来说，聚羧酸减水剂母液的密封保存有效期为一年，复配的成品的密封保存有效期为半年，超期的产品经检验合格后方可使用。
